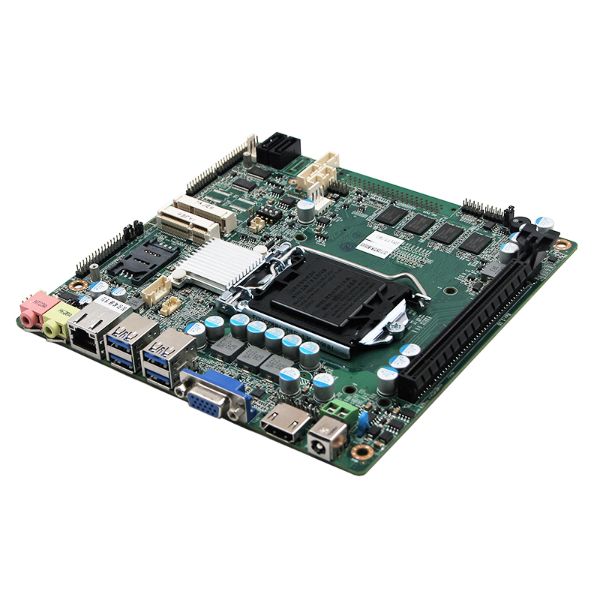

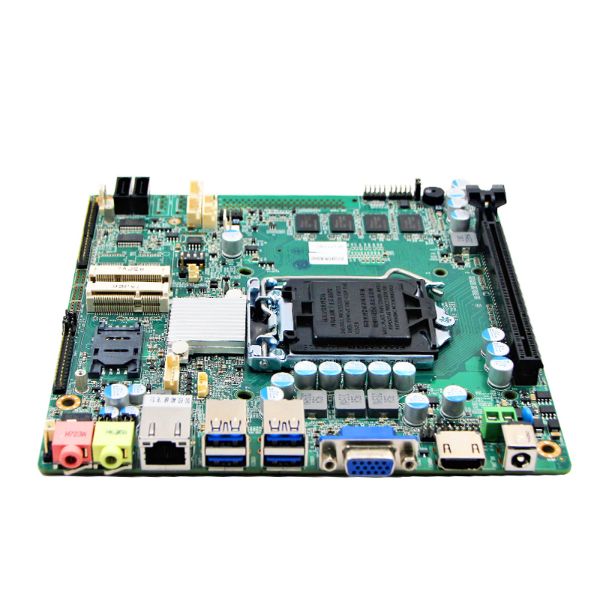

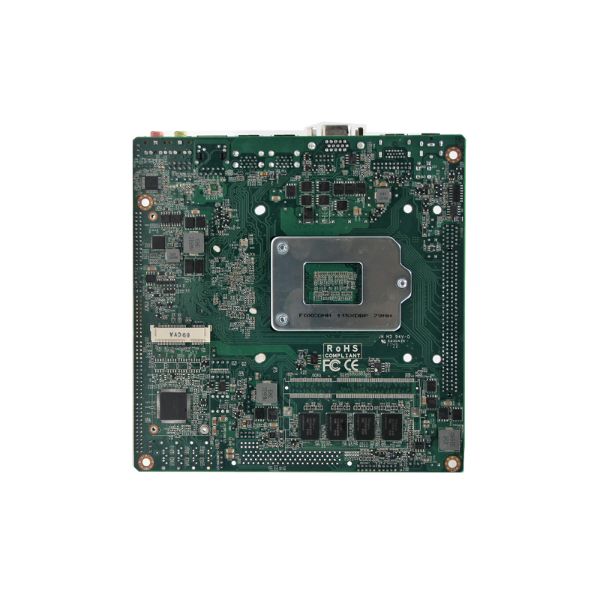

| 處理器系統 | CPU | 支持 LGA1150接口Intel 4th i3-i5-i7 CPU |
| CPU封裝 | PGA |
| 芯片組 | 采用Intel® H81或HM86高速芯片組 |
| BIOS | EFI BIOS |
| 內存 | 技術架構 | 單通道DDR3 1066/1333/1600MHz |
| 容量 | 板載2GB/4GB DDR3L 內存，最大支持 |
| 插槽 | 1個PCIE 16X接口。 |
| 視頻 | 圖形控制器 | Intel HD Graphics 3000/4000顯卡型號跟CPU相關 |
| Dual LVDS | 支持雙通道24位輸出,最高分辨率1920 x 1200. |
| HDMI | HDMI支持最大分辨率 1920x1200 |
| VGA | VGA支持最大分辨率2048x1536 |
| 雙顯支持 | LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示。 |
| I/O背板 | 顯示端口 | 1*HDMI,1*VGA |
| | 網口 | 1*LAN |
| | USB接口 | 4*USB3.0 |
| | 其他接口 | 1*MIC-OUT/LINE-OUT,1*DC |
| 網絡 | 控制器 | 1個RTL8111E-V千兆網卡，RJ45接口 |
| 音頻 | 控制器 | 瑞昱HD ALC662音頻解碼(音頻輸出 + 麥克風) |
| Super I/O | 控制器 | NCT6106D |
| 硬件監控 | 看門狗定時器 | 0-255秒,提供看門狗例程 |
| Cooler | 標準H81風扇，可選配。 |
| 輸入/輸出接口 | USB | 4*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1A |
| 串口 | 4個RS232 ，2個RS485/RS422，RS485支持自動流向控制 |
| PS/2 | 無 |
| GPIO | 8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平 |
| 擴展總線 | Mini-PCle | 2個Mini-PCIe插槽,支持PCIe和USB設備 |
| 存儲 | SATA | 4個標準SATAIII接口, 最大傳輸速率3Gb/s |
| M-SATA | 1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s |
| 電源 | 電源類型 | 單輸入直流通電源，DC12V，+/-5%，支持AT/ATX電源開機 |
| 電源功耗 | 35W |
| 工作環境 | 工作溫度 | -20℃ ~ +60℃ |
| 存儲溫度 | -40℃ ~ +85℃ |
| 工作濕度 | 0% ~ 90%相對濕度, 無凝露 |
| 存儲濕度 | 0% ~ 90%相對濕度, 無凝露 |
| 外觀尺寸 | 尺寸 | 170 x 170 mm Mini ITX主板 |
| 重量 | 0.5KG |
