| 系統 | CPU | 第六代Intel® Skylake-S/第七代Intel® Kabylake-S Celeron/Pentium/Core I3/I5/I7 CPU
LGA 1151插槽 |
| 芯片組 | Intel H110芯片組/Intel Q170芯片組 |
| 系統內存 | 2*260-Pin SODIMM, 雙通道DDR4 2400/2133MHz, 最大32GB |
| 擴展接口 | 1*全長Mini PCIe帶PCIe X1+USB信號帶SIM卡槽, 支持4G卡無線網絡和Wifi/BT通訊模塊 |
| GPU&顯示 | Intel Gen. 9 HD Graphics,HEVC/H265 HW高清編解碼，DP最高分辨率4096*2304@60Hz, HDMI最高分辨
率3840*2160@30Hz,VGA最高分辨率為1920*1200@60Hz, 支持3獨立顯示(Intel Q170) |
| 音頻 | Realtek ALC662VD音頻, Audio out和MIC |
| 以太網 | 1*Intel I211AT+1*Intel I219LM PCIe Gig. Ethernet, 支持Intel iVpro高級技術(Intel Q170) |

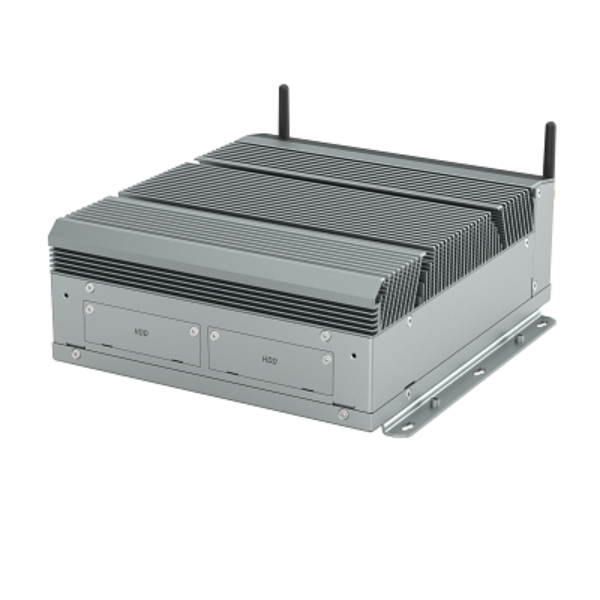

| 存儲 | 2*2.5" HDD SATA3減震驅動架, 支持RAID0,1(Intel Q170);
1*mSATA全高卡(SATA); 1*M.2 2242 B-key(SATA&USB) |
| DIO | 8位DIO(鳳凰端子)+16位DIO(DB25), TTL信號, 可編程輸入輸出 |

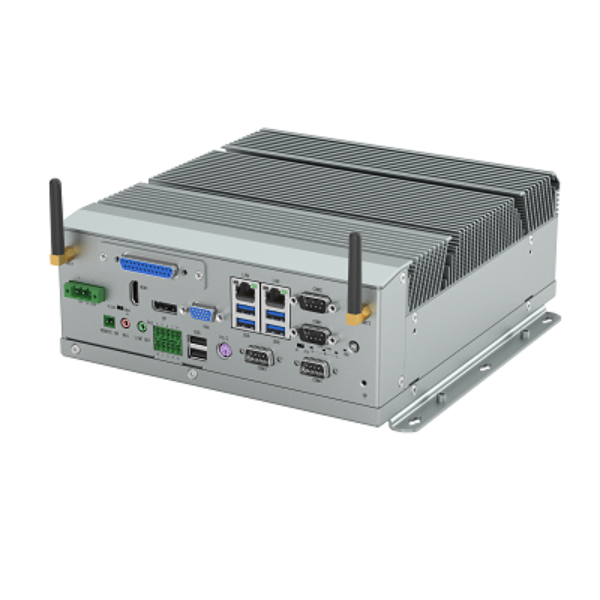

| I/O接口 | 2*RJ45 Gig-LAN(前面板)
4*USB3.0 Type A (前面板); 2*USB2.0 Type A(前面板); 1*USB2.0(內置)
8位+16位DIO,1*PS/2(前面板)；
2*RS232/422/485 DB9 公頭(前面板), 2*RS232 DB9公頭(前面板)
1*Audio-out和1*MIC 3.5音頻接口(前面板)
1*HDMI +1*DP+1*VGA(前面板) |
| 指示燈 | 1*電源指示燈, 1*硬盤指示燈, 3*CPU溫度等級指示燈（Red為報警, Yellow為高溫, Green為常溫） |
| 控制開關 | 1*電源開關, 1*2pin端子, 遠程開關信號, 1*AT/ATX選擇開關, 1*Clear CMOS 開關 |
| 電源要求 | DC 12~24V輸入, 3-pin端子接口(前面板), 功耗: 19V/3.6A(I7-6700T CPU 16GB DDR4) |
| 看門狗定時器 | 可編程超時中斷或系統復位，1到255秒 |
| 操作系統 | Windows 7, Windows 10, Linux Fedora, Ubuntu |
